NH_CZY01 卡片充值仪

产品详情

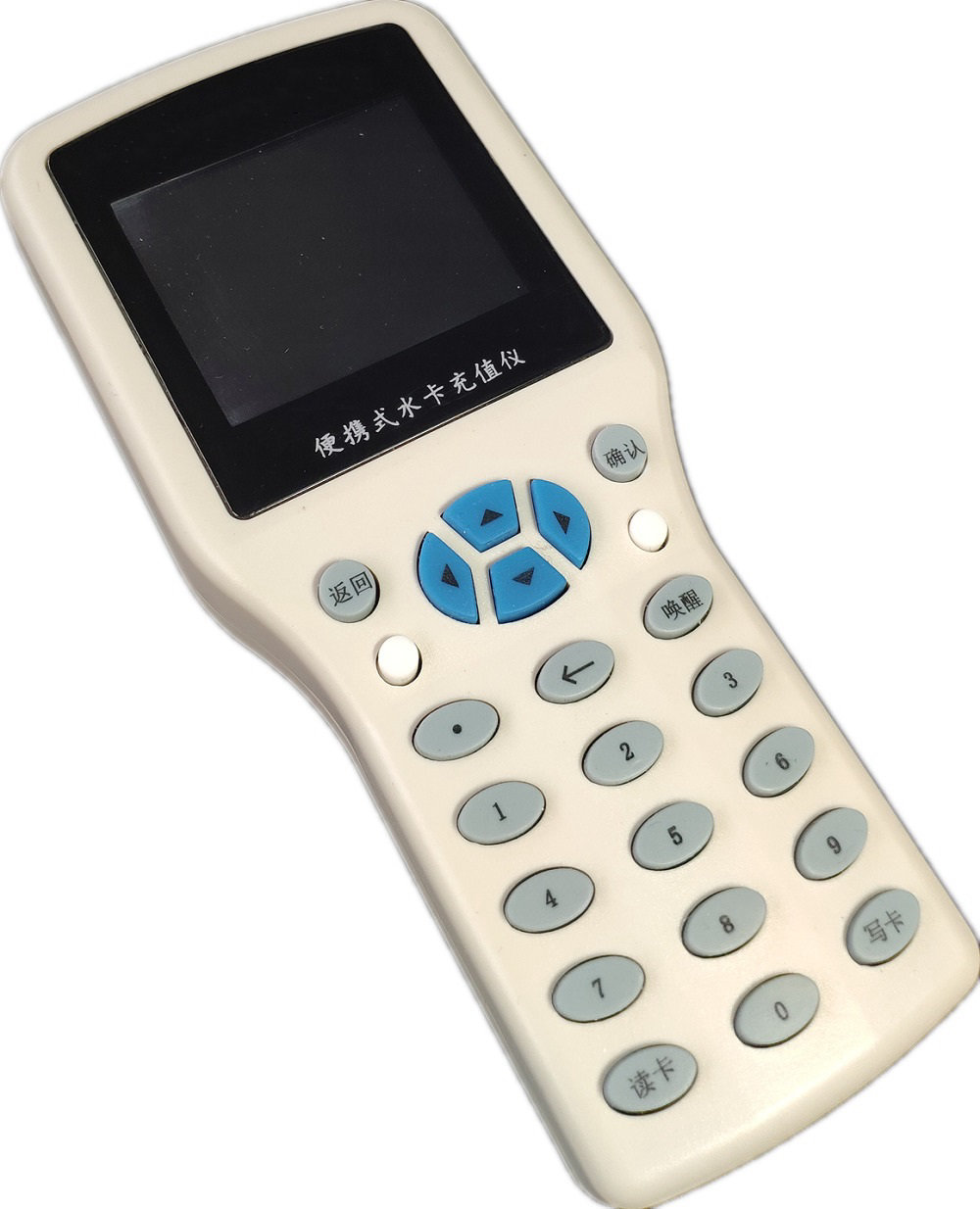

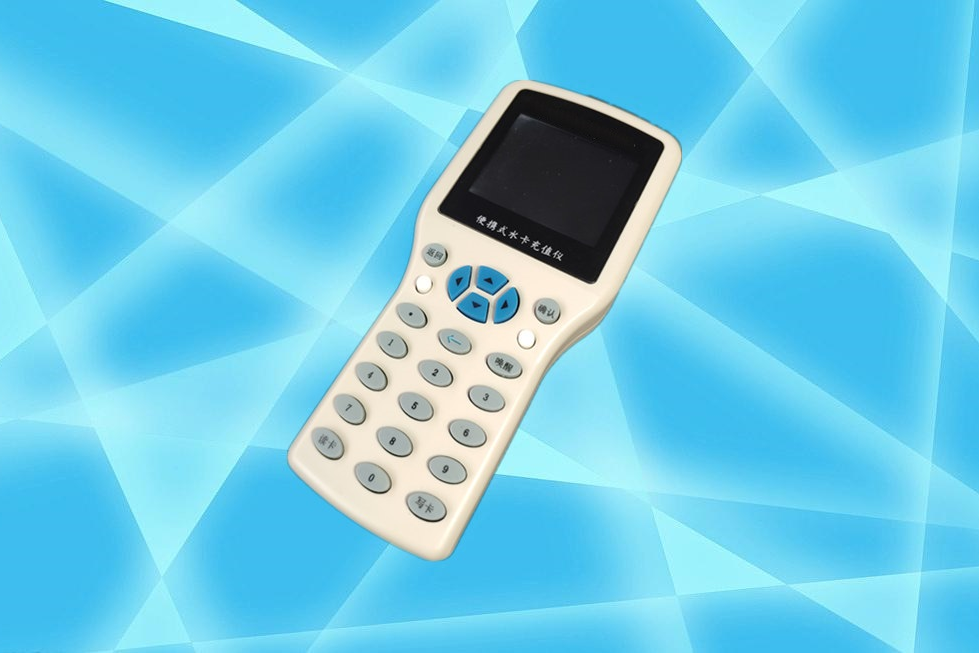

        NH_CZY01 是合肥南杭电子科技有限公司开发的一款便携式卡片充值仪，可实现对IC卡、CPU卡的开卡、充值、减值等操作。

产品参数：

        电       源:         USB或2节5号电池

        读卡接口:         Mifare 1 IC卡， CPU卡

使用说明：

一、电源供电说明

该充值仪提供两种供电模式：电池供电模式和USB接口供电模式。

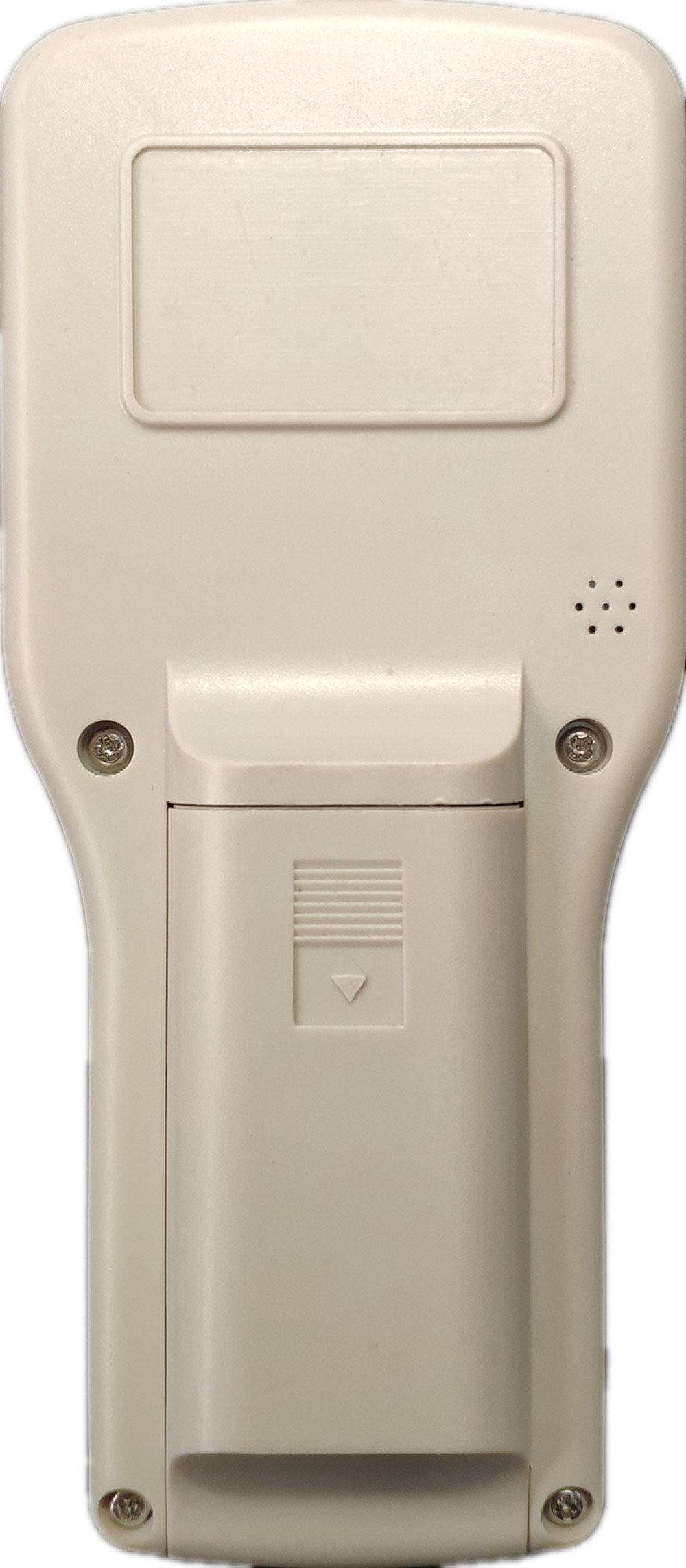

电池供电模式：将两节5号电池安装到电池盒中即可。

USB供电模式：可使用充电宝或手机充电器为充值仪供电。

注意：两种供电模式相互独立，充值仪的USB接口只起到供电作用，不能为充值仪中的电池充电。禁止同时使用电池和USB接口供电。

二、开机与关机

电池供电模式下，将充值机右侧黑色开关拨动到上方，即可开机；拨动到下方，即可关机。

USB供电模式下，插入USB电源线，即可开机；拔掉USB线，即可关机。无需拨动开关。

三、休眠与唤醒

充值仪为了达到节电目的，在持续20秒无操作时，会自动进入休眠模式。按“唤醒”键或关机重新开机，都可唤醒充值仪。

注意：休眠模式下，充值仪也会耗电。所以建议不使用充值仪时，请及时关机，以免耽误下次使用。

四、界面操作说明

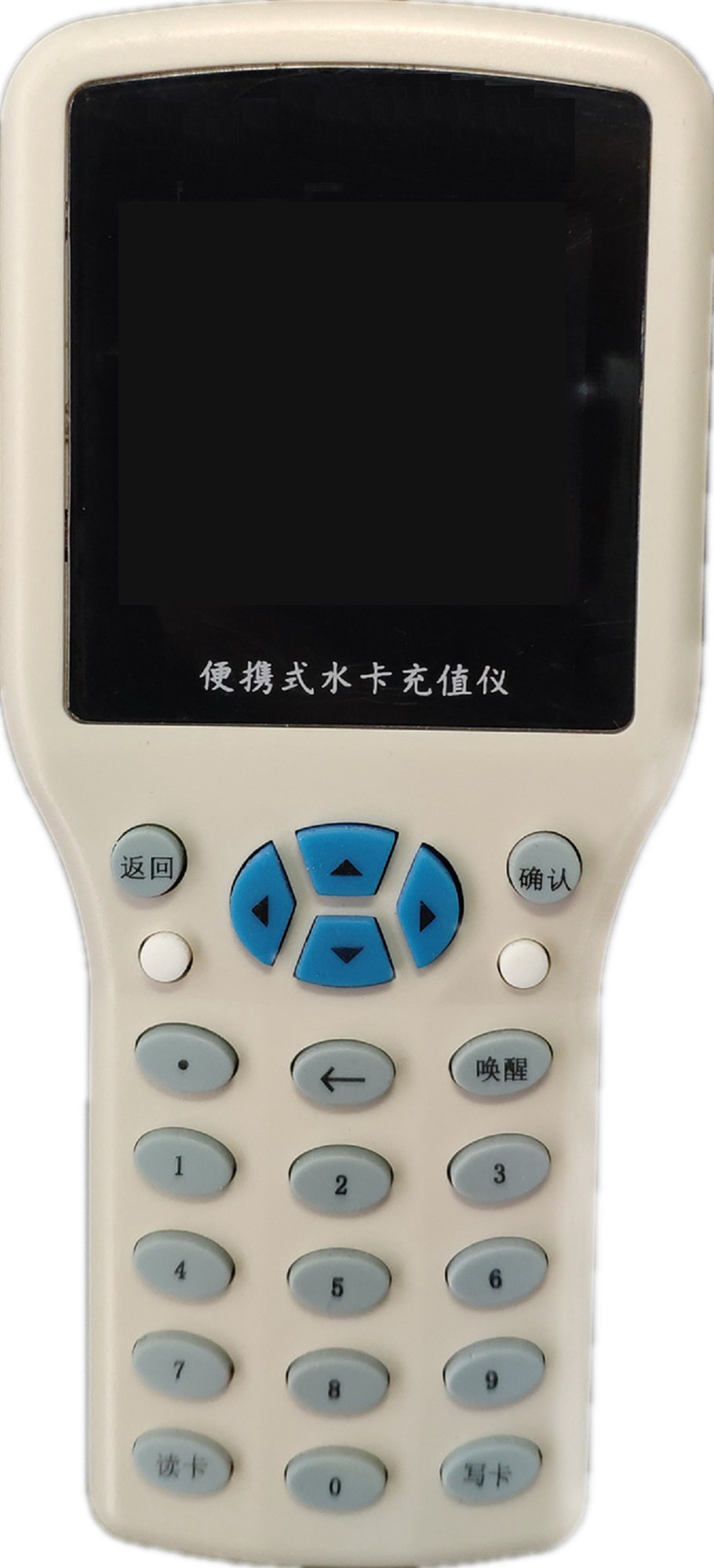

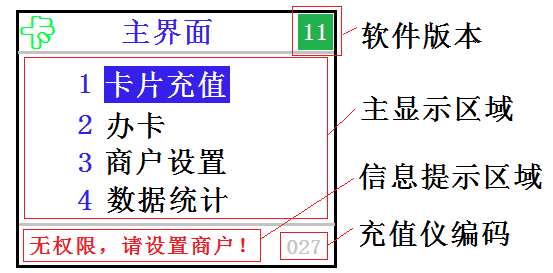

按“▲”或“▼”键可以选择相应的菜单，按“确认”键，可进入相应界面；按“返回”键可返回主界面。

五、使用说明

1、商户配置

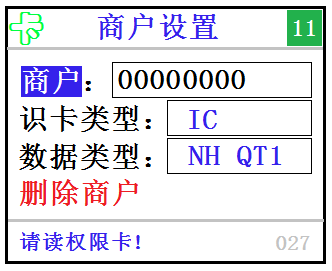

充值仪正常使用前，需要对商户进行设置。首先进入商户设置界面，如图所示。将商户权限卡片贴在充值仪上方背部读卡区域，按“读卡”按键，即可完成对充值仪商户的设置工作。如果想要删除当前设置的商户，可以通过选择界面上的“删除商户”项，按“确认”键实现。

2、办卡

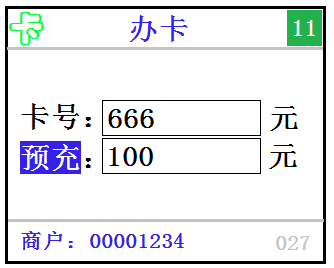

进入办卡页面，填写预充金额，将制造商初始化好的空白卡片贴在充值仪背部读卡区域，按“写卡”按键即可实现办卡流程。办卡成功后，卡号会自动加1。

需要注意的是：用户可以自己设置卡号，但是需要用户自己保证卡号的唯一性。

3、卡片充值、减值

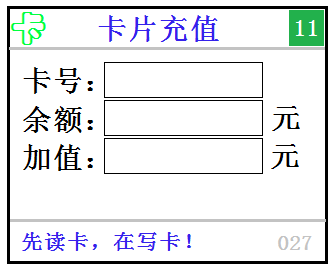

进入卡片充值界面，将要加值或减值的卡片贴在充值仪背部读卡区域，首先要按“读卡”按键，读取卡片信息；随后，输入要加值或减值的金额，按“写卡”按键，即可对卡片进行加值或减值操作。

通过按“◀”和“▶”键，可切换加值和减值操作，“◀”对应充值加值，“▶”键对应减值。

4、查看数据统计

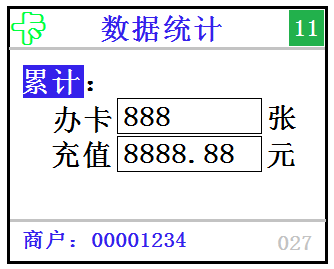

进入数据统计界面，可以查看到该充值仪累计办卡张数及累计充值金额，供用户参考。

六、操作过程中的错误提示代码：

01：   卡片非会员卡

02：   卡片充值时，未读卡就直接写卡，或读其他卡写此卡。

03：   卡片非空白卡片

04：   卡片为复制卡

05：   配置卡数据错误

06：   充值仪未设置商户

07：   充值仪已设置商户

08：   卡中制造商编号错误

09：   卡中商户编号（区域码）错误

10：   卡类型或数据格式被禁止识别

11:    卡中数据错误

12:    CPU卡外部认证失败
