NH_SSJ01_ZB_V1.3 物联网售水机主板

产品详情

        NH_SSJ01_ZB_V1.3 是合肥南杭电子科技有限公司开发的一款专用物联网售水机主板，主处理器采用ARM7架构的STM32F105高端处理芯片，运行稳定可靠。主板可任意搭配2G、4G或NBIot模块，实现2G联网、4G联网或NB联网，客户可通过更换联网模块，实现网络的快速切换。

特色功能：

        该款主板带有水卡自动网络注册功能，可实现老旧脱机版售水机（包含其他厂家）在不更换用户卡片的情况下，轻松升级为物联网售水机。

产品参数：

        主板电源:         DC12V                                                  脱机升联网:     支持

        按钮按键:         3路                                                       负载电源:         DC12V、DC24V、AC220V

        流  量  计:         1路                                                       浮       球:         2位、3位 可配置

        门       锁:         DC12V 电磁锁                                      语       音:         有，语音内容可配置

        联网模式:         2G、 4G、 NBIot                                 温度采集:         有，配有热敏探头

        出水通道:         单路或双路 可配置                              投币接口:         支持带有使能功能的投币器

        TDS接口:          有                                                        读卡接口:         Mifare 1 IC卡， CPU卡

        卡       权:         IC卡不限制，CPU卡限制                     计费模式:         脉冲计费、计时计费 可配置

        尺       寸:         197mm*150mm                                  显示方式:         双排LED数码管

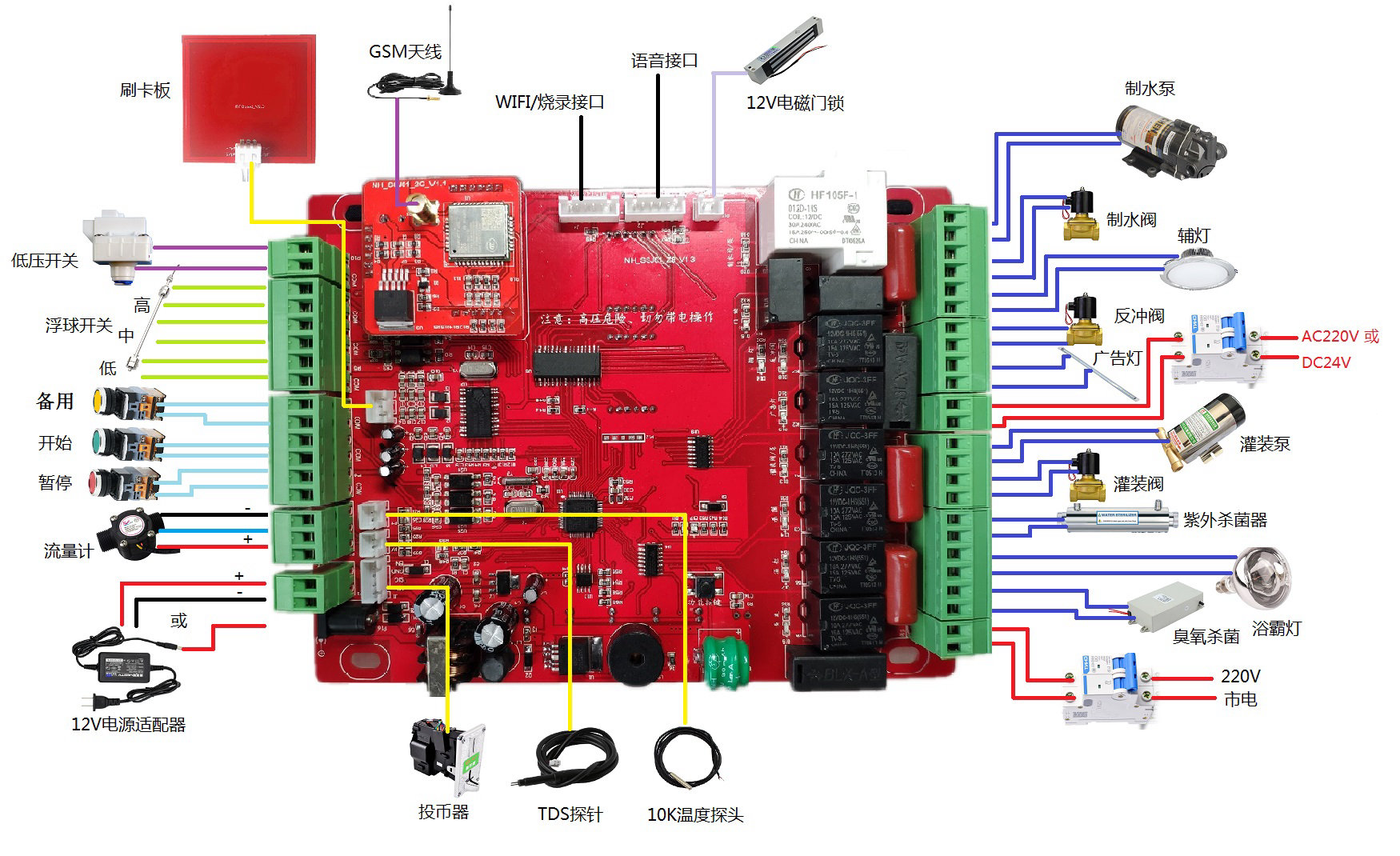

主板接线图：

主板安装尺寸：

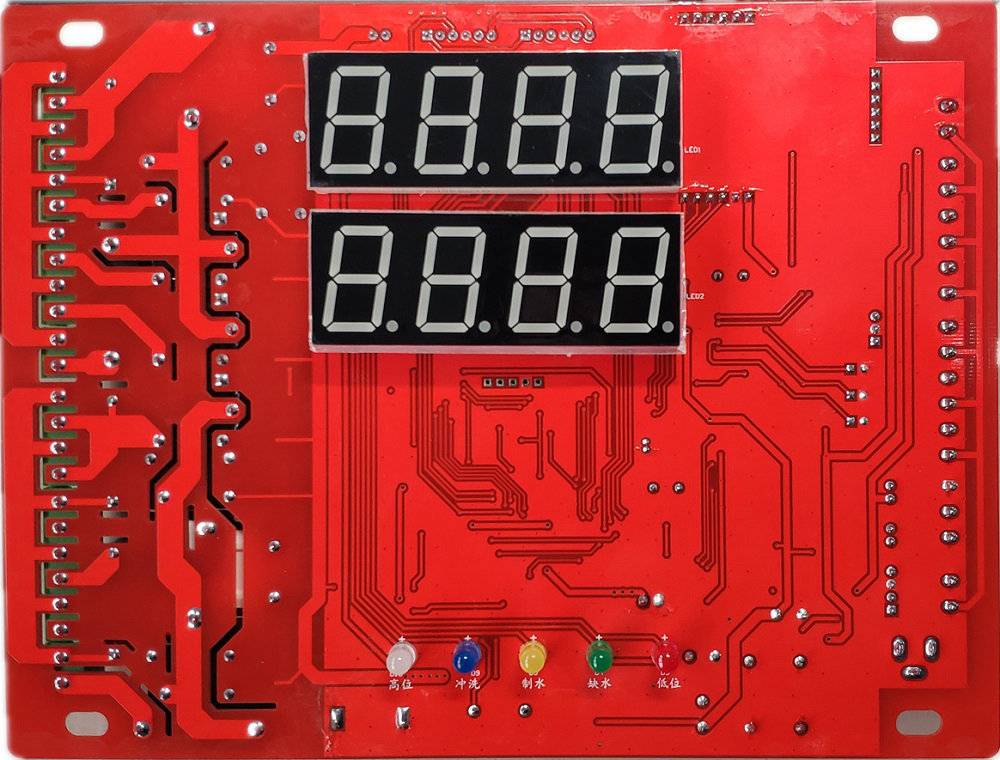

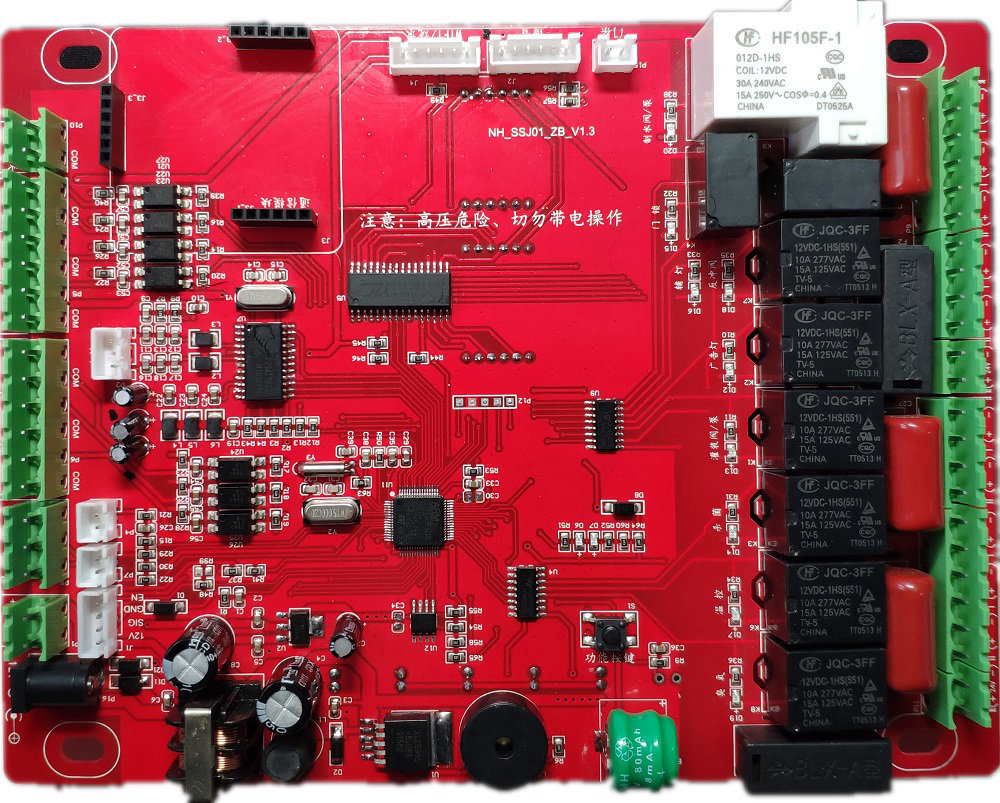

实物照片：
